Batterijpark Espel — Alfen

Klant

Alfen — Batterijpark Espel

Samenvatting

Yourlight ontwierp en installeerde de volledige verlichting voor het batterijpark van Alfen in Espel: een terrein van 104 bij 84 meter, verlicht met slechts 14 Philips-armaturen voor een totaalvermogen van 2.165W. Een uitzonderlijk laag energieverbruik van 0,22 W/m², met een gemiddelde verlichtingssterkte van 30 lux op de rijwegen, turn-key opgeleverd.

Geleverde diensten

Lichtadvies & ontwerp (NEN-EN 12464-2)
Levering Philips LumiStreet BGP294 (DX70 & DX51 optiek)
Levering Philips CoreLine Tempo schijnwerpers
Thermisch verzinkte conische masten (6m)
Turn-key installatie (graafwerk, mantelbuizen, kabels, masten, montage)

Lichtoplossingen op maat voor Batterijpark Espel — Alfen

Uitdagingen

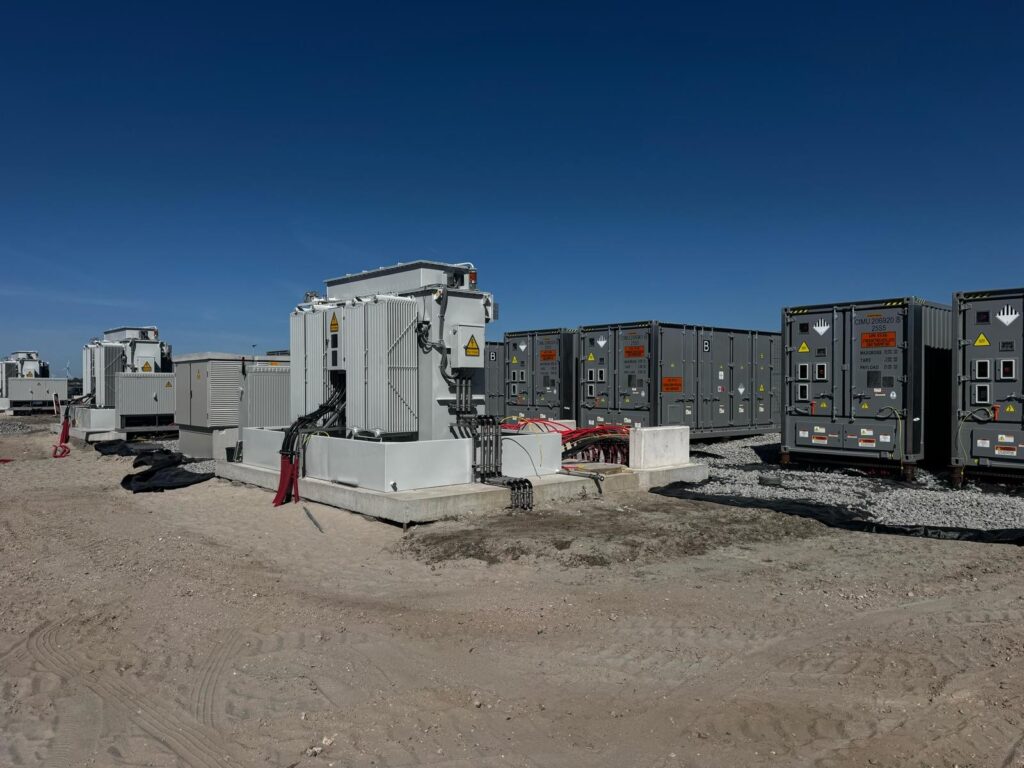

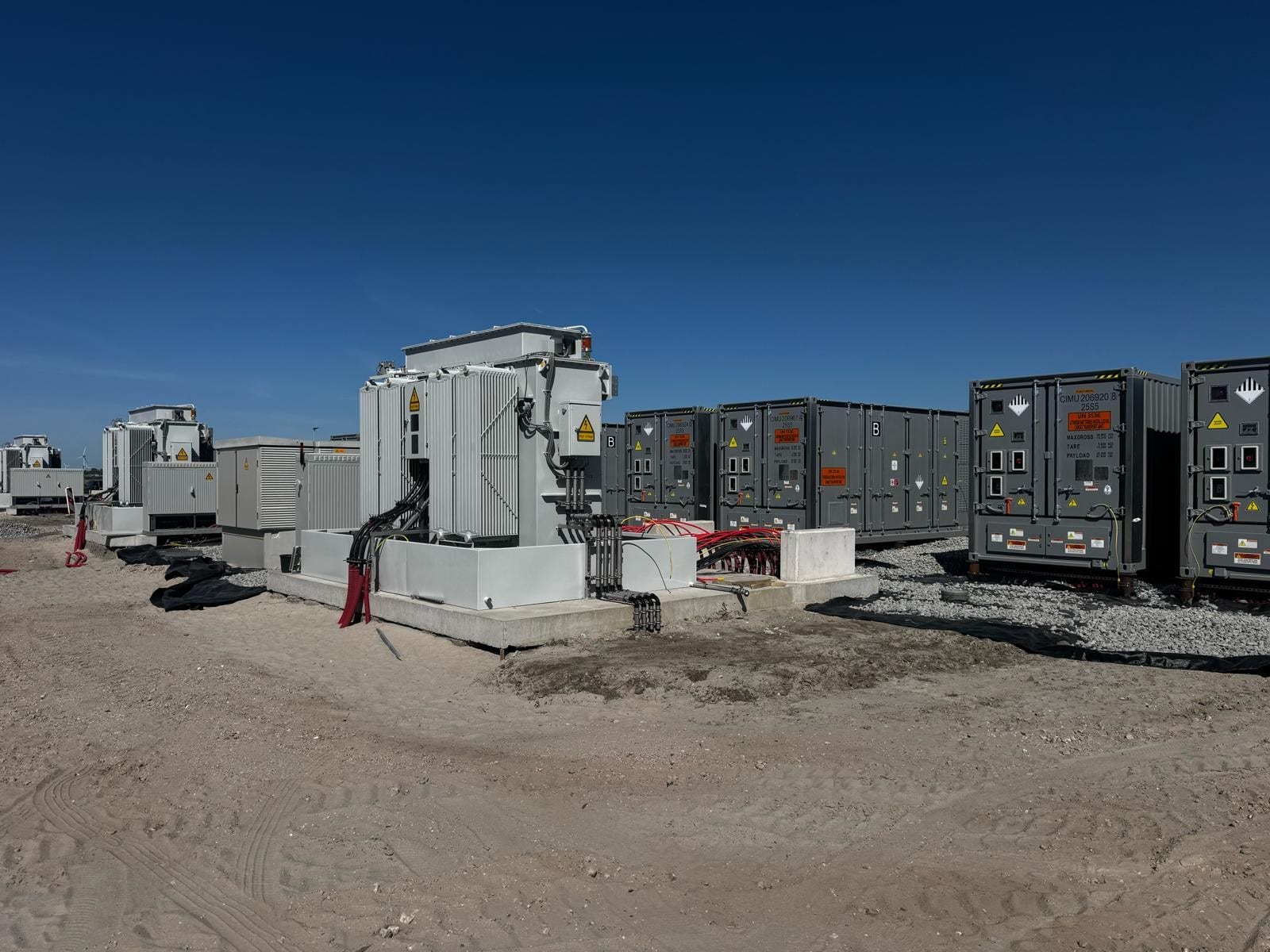

Het compacte terrein in Espel (104 × 84m) stelde hogere eisen aan de lichtuitstraling per armatuur dan het eerdere project in Dronten. De hoge batterijcontainers veroorzaken schaduwwerking op het terrein, terwijl de positionering van slechts 8 masten maximale lichtdekking vereist. Bovendien moest lichtverspilling buiten het terrein worden voorkomen.

Oplossingen

In nauwe samenwerking met Philips Lighting (Signify) werden de optimale optieken bepaald: LumiStreet BGP294 met DX70-optiek (brede uitstraling) voor de lange zijden, DX51-optiek (gericht, minder breed) voor de hoekposities, en CoreLine Tempo schijnwerpers voor de centrale rijweg waar containers schaduw werpen.

Implementatie

Yourlight verzorgde de volledige turn-key installatie: graafwerk, mantelbuizen, voedingskabels, plaatsing van de masten én montage van de armaturen. Als centraal aanspreekpunt bleven de communicatielijnen kort en het project overzichtelijk en binnen budget.

Resultaat

14 armaturen, 2.165W totaalvermogen, bijna 10.000 m² verlicht terrein, goed voor een uitzonderlijk laag energieverbruik van slechts 0,22 W/m². Gemiddeld 30 lux op de rijwegen, ruimschoots voldoende voor veilige toegankelijkheid dag en nacht.

0,22W/m²

Energieverbruik terreinverlichting

14

Armaturen voor bijna 10.000 m²

2.165W

Totaalvermogen installatie

30lux

Gemiddeld op de rijwegen

Highlights

Vervolgopdracht na de succesvolle samenwerking rondom het batterijpark in Dronten.
Verlichtingsontwerp voor een terrein van 104 × 84 meter, conform de Europese norm NEN-EN 12464-2 voor buitenterreinen.
Slechts 14 armaturen op 8 masten voor bijna 10.000 m², een uitzonderlijk laag energieverbruik van 0,22 W/m².
Optiekkeuze per mastpositie, in nauwe samenwerking met Philips Lighting (Signify): DX70 voor de lange zijden, DX51 voor de hoeken.
CoreLine Tempo schijnwerpers op strategische posities voor de centrale rijweg, waar de hoge batterijcontainers schaduw veroorzaken.
Volledig turn-key opgeleverd: van graafwerk en bekabeling tot mastplaatsing en armatuurmontage, één aanspreekpunt, binnen budget.

De uitdaging

Het terrein in Espel vroeg om een nauwkeuriger armatuurkeuze dan bij Dronten. De hoge batterijcontainers zorgen ook hier voor schaduwwerking, maar de compactere afmetingen van het terrein (104 × 84 meter) en de positionering van de 8 masten stelden hogere eisen aan de lichtuitstraling per armatuur. Bovendien was lichtverspilling buiten het terrein ongewenst, het licht moest gericht binnen de perceelgrenzen blijven. En net als in Dronten moest het terrein dag en nacht toegankelijk blijven voor beheer en onderhoud.

De oplossing

In nauwe samenwerking met Philips Lighting (Signify) bepaalde Yourlight de optimale optieken per mastpositie. Voor de lange zijden viel de keuze op de LumiStreet BGP294 met DX70-optiek: een breed uitstralende lens die het terrein gelijkmatig verlicht. Voor de hoekposities juist de BGP294 met DX51-optiek, die minder breed maar dieper uitstraalt, waardoor het licht gericht binnen het terrein blijft. Aanvullend zijn op strategische posities CoreLine Tempo schijnwerpers ingezet om de centrale rijweg door het park veilig en gelijkmatig te verlichten. Het resultaat: 14 armaturen, 2.165W, 0,22 W/m² en 30 lux gemiddeld op de rijwegen.

Licht dat de lat hoger legt

Functioneel en doordacht

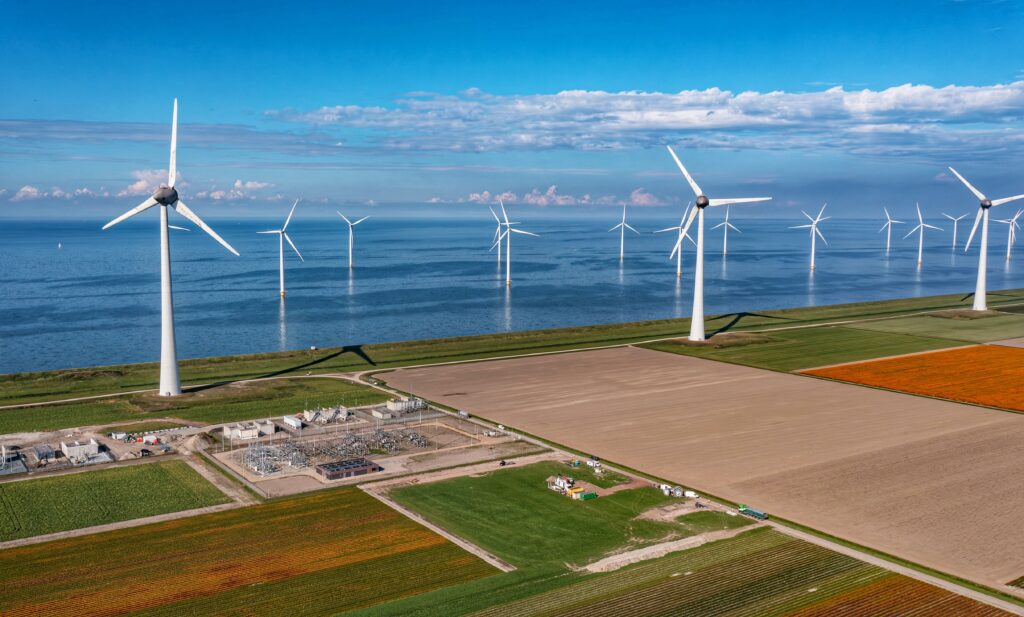

Na de succesvolle samenwerking rondom het batterijpark in Dronten wendde Alfen zich opnieuw tot Yourlight voor een vergelijkbaar project in Espel, gelegen in de Noordoostpolder. Ook hier was betrouwbare en veilige verlichting vereist, zodat het terrein dag en nacht toegankelijk blijft voor beheer en onderhoud, conform de Europese norm NEN-EN 12464-2. Het terrein in Espel vroeg echter om een andere aanpak dan Dronten. De compactere afmetingen en de specifieke positionering van de 8 masten stelden hogere eisen aan de lichtuitstraling per armatuur. Yourlight werkte nauw samen met Philips Lighting (Signify) om de optimale optieken per mastpositie te bepalen.

"14 armaturen voor bijna 10.000 m², met een energieverbruik van slechts 0,22 W/m². Zo ziet slimme terreinverlichting eruit."

Van advies tot uitvoering, zonder zorgen

Slim. Snel. Samen.

Door slim te combineren: brede DX70-optieken voor maximale dekking op de lange zijden, gerichte DX51-optieken in de hoeken om lichtverspilling buiten het terrein te voorkomen, en CoreLine Tempo schijnwerpers voor de schaduwerige centrale rijweg — werd een installatie gerealiseerd van slechts 14 armaturen met een totaalvermogen van 2.165W voor bijna 10.000 m² terrein. Dat resulteert in een energieverbruik van slechts 0,22 W/m², een uitzonderlijk laag getal voor terreinverlichting. Alfen ontving het project volledig turn-key: van lichtplan tot opgeleverde installatie, één aanspreekpunt, binnen budget. Opnieuw een concrete bijdrage aan de Nederlandse energietransitie.

Turn-key in vier stappen

Stap 1 — Verlichtingsontwerp

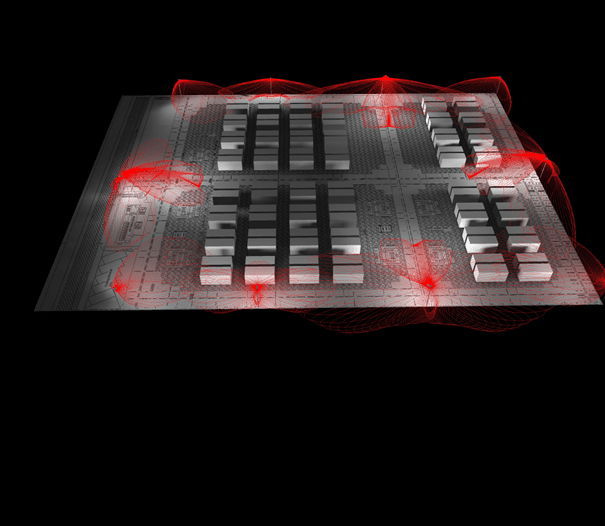

Yourlight ontwikkelde een verlichtingsontwerp voor het terrein van 104 × 84 meter, conform NEN-EN 12464-2 voor buitenterreinen, met aandacht voor de schaduwwerking van de hoge batterijcontainers en de compacte terreinindeling.

Stap 2 — Optiekkeuze met Signify

In nauwe samenwerking met Philips Lighting (Signify) werden de optimale optieken bepaald: DX70 voor de lange zijden, DX51 voor de hoekposities om lichtverspilling buiten het terrein te voorkomen, en CoreLine Tempo schijnwerpers voor de centrale rijweg.

Stap 3 — Grondwerk en infrastructuur

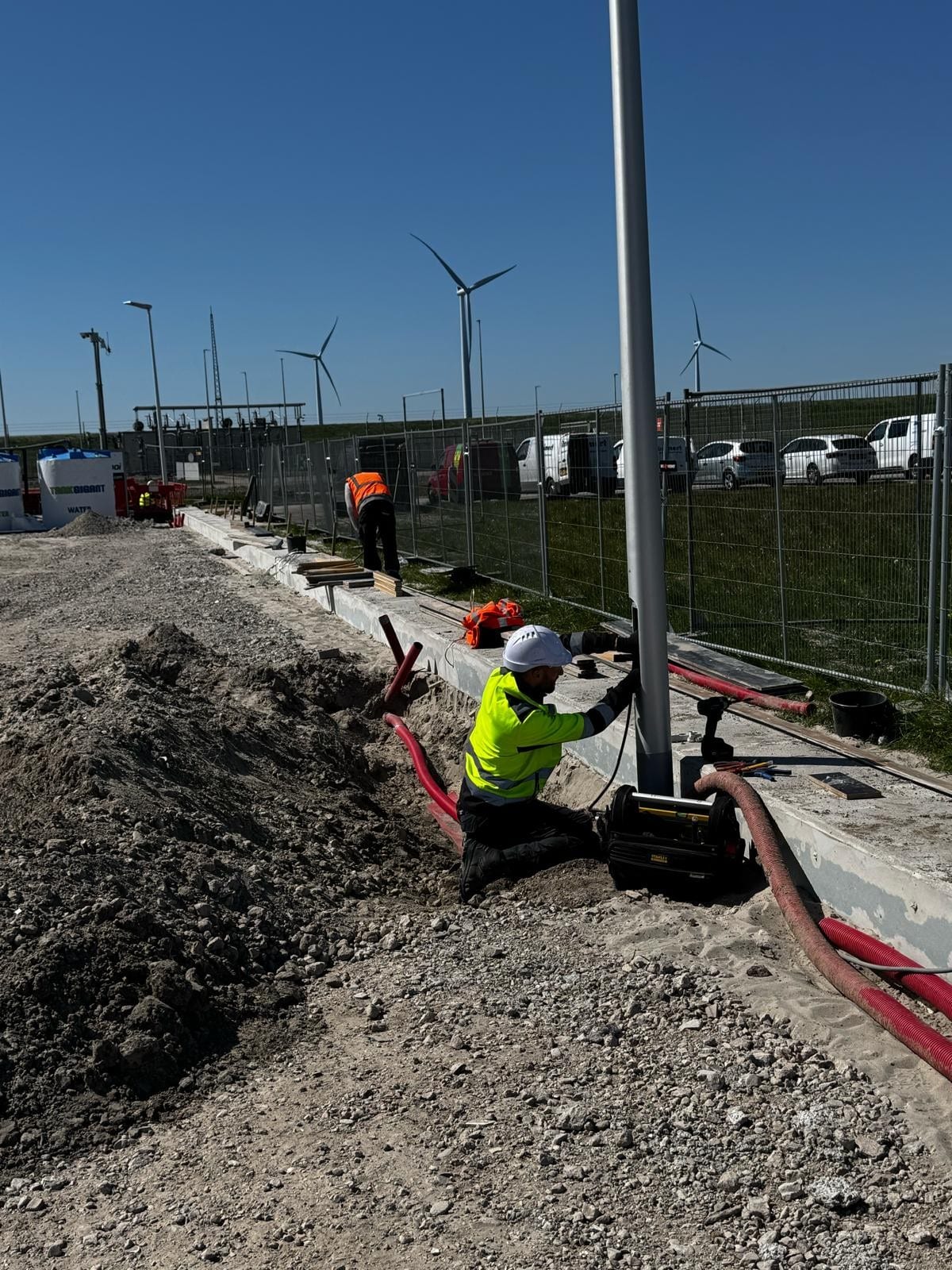

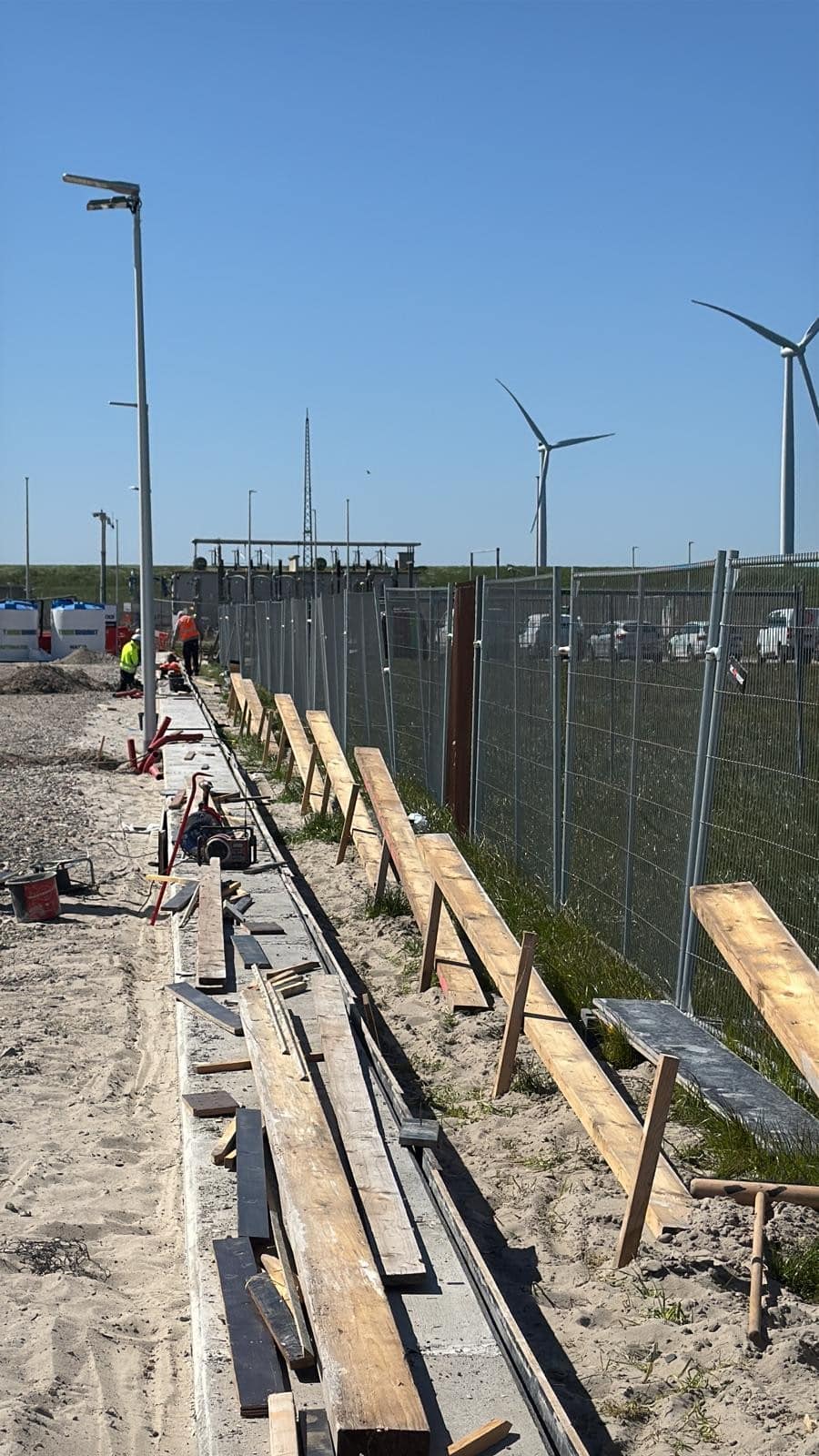

Yourlight verzorgde het graafwerk, het aanleggen van de mantelbuizen en het trekken van de voedingskabels, de volledige ondergrondse infrastructuur voor de 8 masten.

Stap 4 — Plaatsing en montage

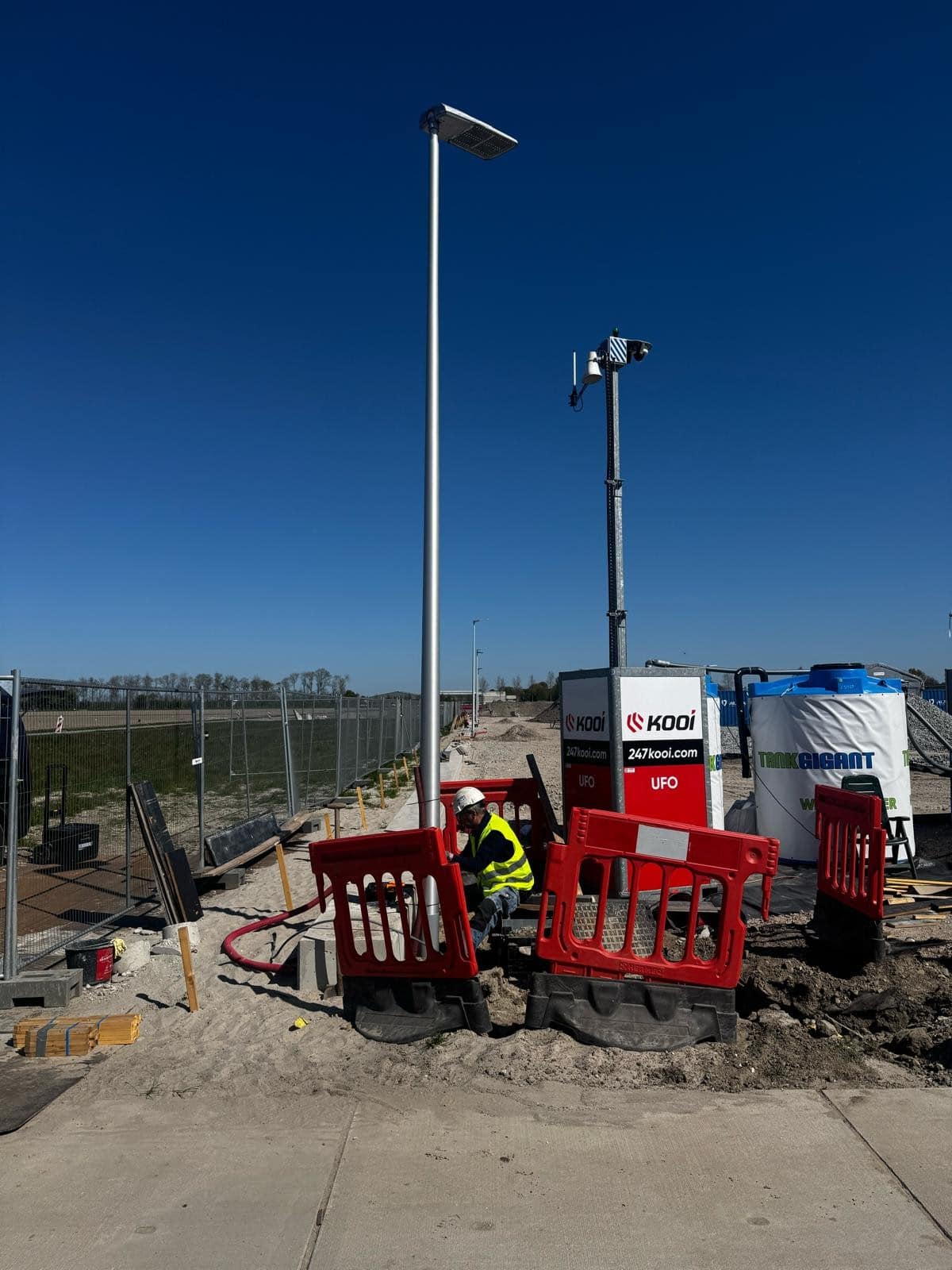

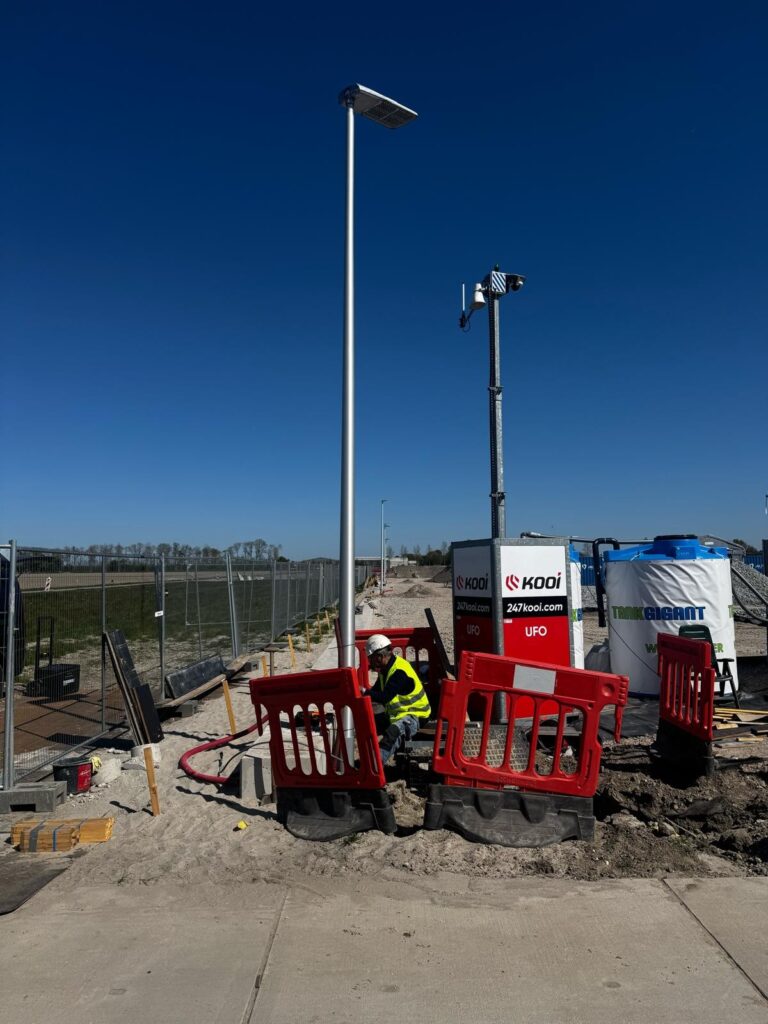

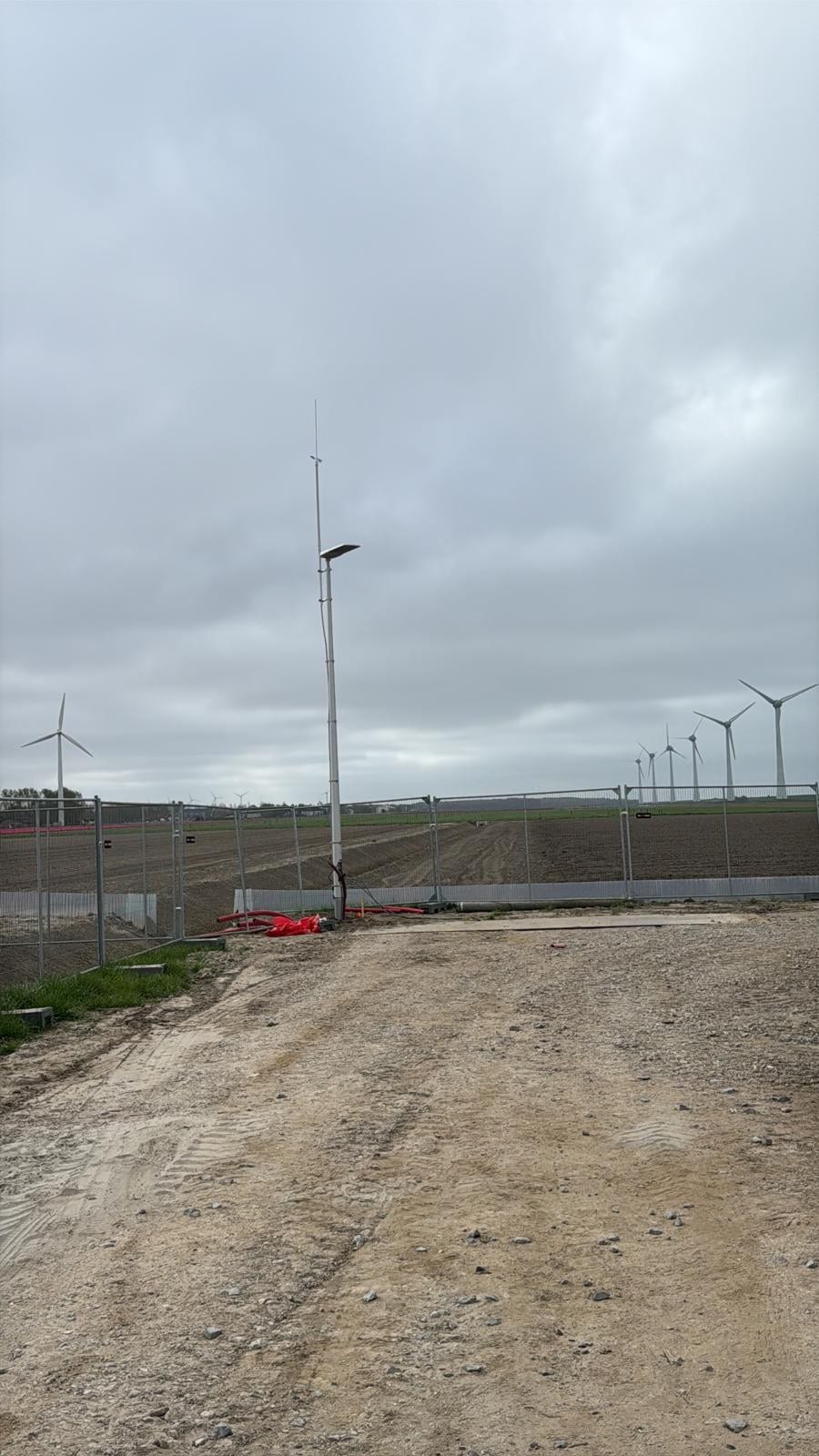

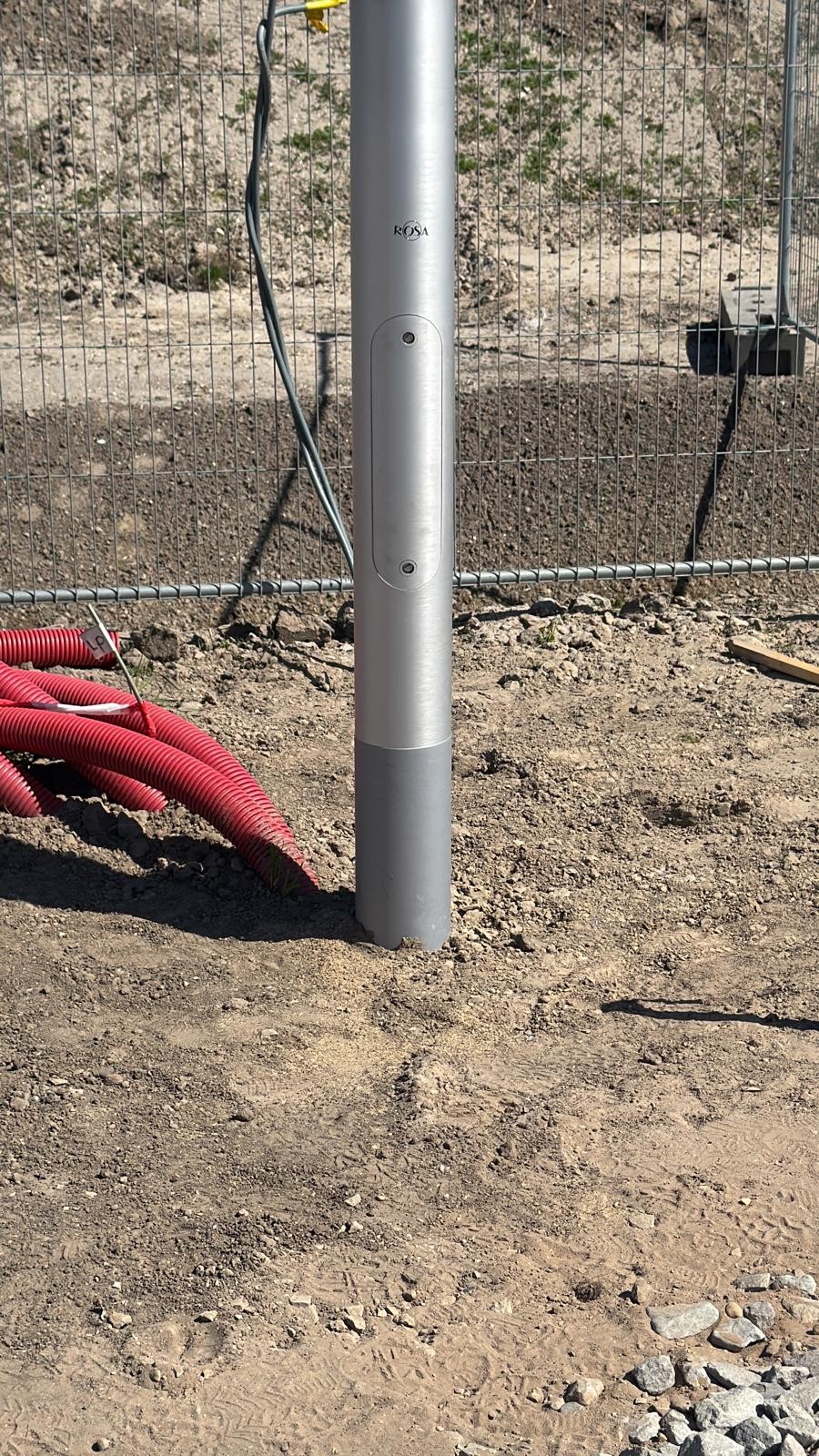

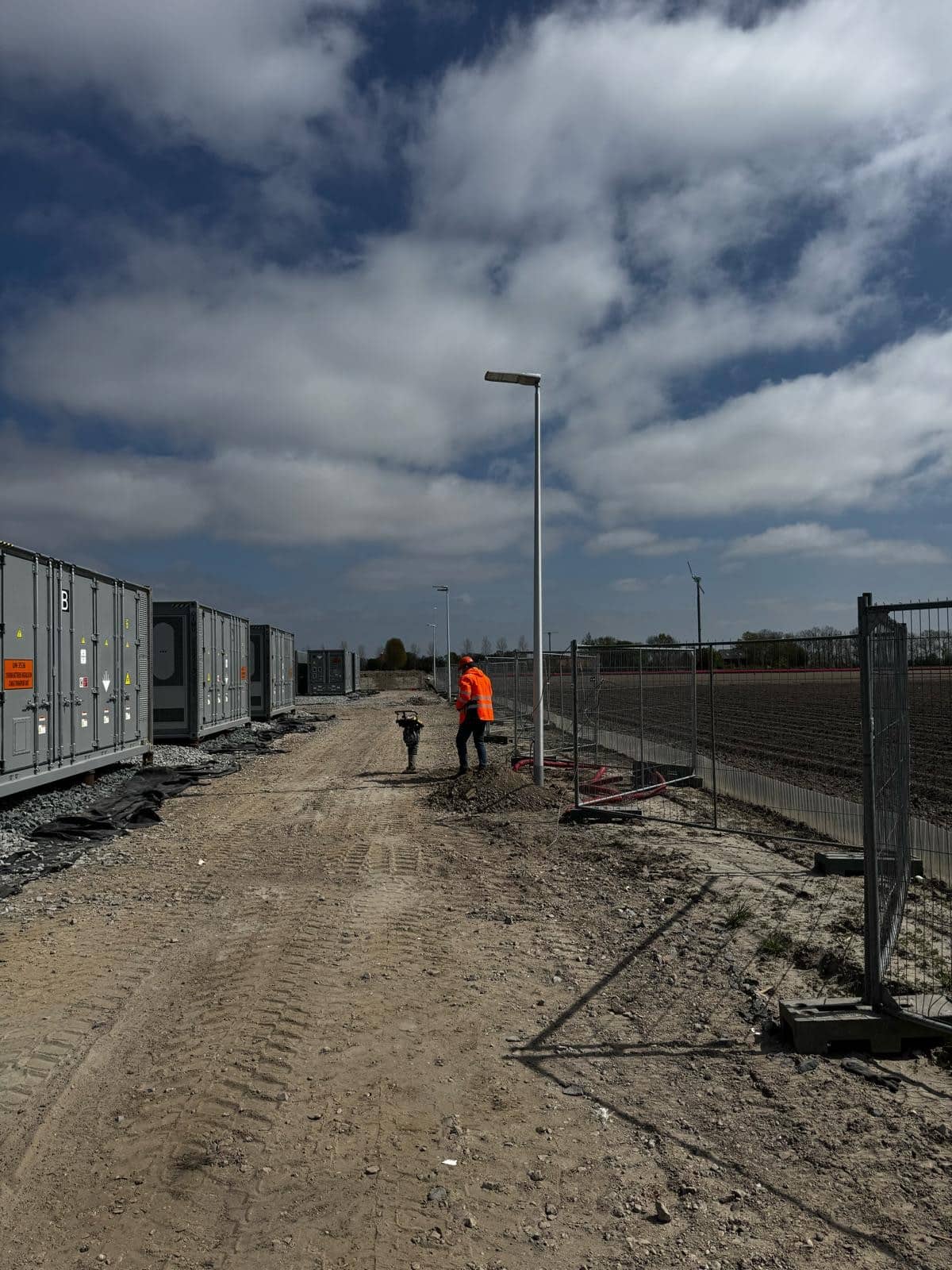

De thermisch verzinkte conische masten van 6 meter werden geplaatst en voorzien van de 14 armaturen. Als centraal aanspreekpunt hield Yourlight de lijnen kort en het project binnen budget.

Project in beeld

Ingezette producten in dit project

Philips LumiStreet gen2 (Nano (BGP290) | Micro (BGP291) | Mini (BGP292) | Medium (BGP293) | Large (BGP294))

Bedrijfsterrein verlichting

Wattage
~6 W – ~220 W
Lumen output
~800 lm – ~38.000 lm
IP/Trillingsbestendig
IP66 – 5G
Omgevingstemp
-40˚C – +50˚C

Het resultaat:

0,22 W/m²

Een uitzonderlijk laag energieverbruik voor terreinverlichting: 2.165W voor bijna 10.000 m².

Veilige toegankelijkheid

Gemiddeld 30 lux op de rijwegen, ruimschoots voldoende voor veilig beheer en onderhoud, dag en nacht.

Geen lichtverspilling

Dankzij de DX51-optiek op de hoekposities blijft het licht gericht binnen het terrein.

Schaduw opgelost

CoreLine Tempo schijnwerpers verlichten de centrale rijweg waar de hoge containers schaduw veroorzaken.

Conform de norm

Het verlichtingsontwerp voldoet aan de Europese norm NEN-EN 12464-2 voor buitenterreinen.

Turn-key en binnen budget

Van graafwerk tot montage: één aanspreekpunt, korte lijnen, overzichtelijk proces en binnen budget opgeleverd.
